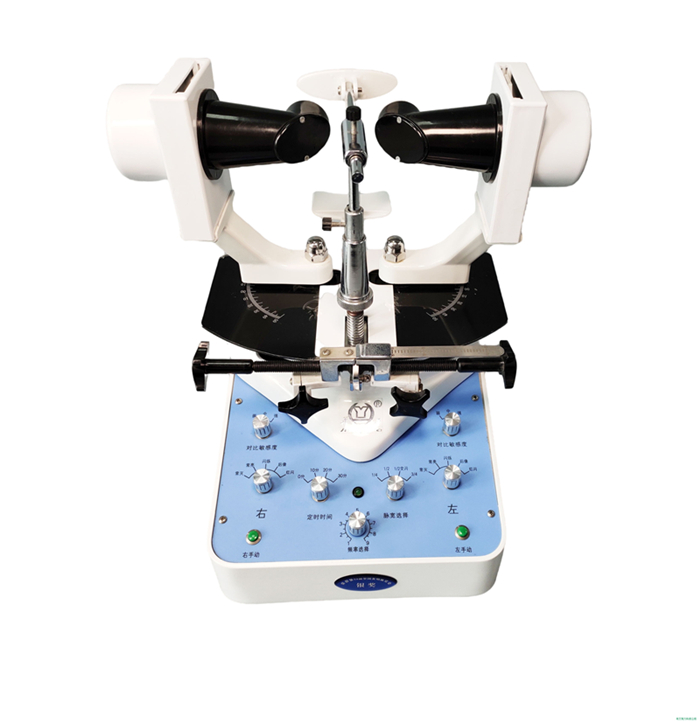

华亚医用型同视机

发布时间:2021-07-15人气:187

【产品名称】:华亚医用型同视机

【产品型号】:华亚TSJ-1型

【产品规格】:1台/箱

【产品重量】:毛重:9.3kg净重:7kg

【产品用途】:产品可用于检查弱视、斜视、立体视、眼类缺陷。

华亚医用型同视机TSJ-1型使用说明书

【概 述】TSJ-1型同视机是集医用同视机治疗斜视、红光闪烁治疗弱视原理与一体,用来检查、训练双眼单眼功能、可进行同时视、融合视和立体视三级功能检查和训练,治疗斜视、弱视的一种功能普及型眼科诊疗仪器,适用于视力保健、康复中心、医院治疗室、诊所、眼镜店及家庭使用。

【操作方法】

一、结构调节:

瞳距的调节

本仪器的瞳距可根据患儿瞳距的大小做适当的调节,其调节环节为图1①,此旋钮为左右各一个。操作时,左手旋转左边的旋钮,右手对应右边的旋钮,旋转瞳距调节手轮,使左右目镜光轴距离与患者瞳距相等,目镜的距离在图1中17指示。

画片高度的调节

画片高度的调节为图1中⑤,此旋钮为左右各一个,转动旋钮,可调节画片升高和降低。

颚托的调节

颚托在仪器中为图1中⑥,其调节分为上下、前后两个方向。上下方向调节为图1中11,逆时针旋转,颚托升高,顺时针旋转,颚托下降,前后调节,推拉颚托图1中⑥,可改变颚托距光轴的距离。

额架的调节

额架在仪器中图为1中⑧,其调节分为上下、前后两个方向。上下方向调节螺丝图1中12,逆时针转动松开螺丝,提升或下降额架至适当位置后,顺时针旋转上紧螺丝即可;前后方向调节额架顶部的螺丝旋钮图1中16,逆时针转动松开螺丝,将额架移至合适的位置后,顺时针旋转上紧螺丝即可。

同步调节

顺时针旋转转臂锁紧旋钮图1中⑦(左右各一个),将转臂锁紧,然后旋转左右镜筒同步旋转旋钮图1中13,可使左右目镜同步做集合或开散运动。

非同步调节

逆时针旋转转臂锁紧旋钮图1中⑦(左右各一个),将转臂锁紧机构松开。可分别用手推动左或者右转臂,可使左右目镜分别做集合或开散运动。

二、面板操作

  1、电源:插好电源适配器,按下仪器侧面的电源开关图1中15

“一”端,电源指示灯亮图2中18关闭电源时,按下电源开关“0”端,电源断开,2中18熄灭。

2、定时功能:定时开关装置在仪器操作面板上图2中22,顺时针旋转图2中22(定时时间开关),按照面膜上的指示,选择定时时间(10分钟;20分钟;30分钟)选择定时后,仪器开始工作。定时时间到,提示音响起,仪器停止工作。若需关闭提示音,必须将定时时间选择旋钮图2中22,旋转指示到“0”。若需继续治疗,重复以上步骤,重新选择时间,启动仪器。

3、功能操作:功能选择旋钮为图2中的2124(左右分别控制)功能相同,依次为“常灭”“常亮”“闪烁”“后像”四档。

(1)常亮:顺时针旋钮左功能选择钮图2中24指示至“常亮”时,左画片灯亮起,顺时针旋转右功能选择钮图2中21指示至“常亮”时,右画片灯亮起。

(2)闪烁:顺时针旋转左功能选择钮图2中24指示至“闪烁”时,左画片灯工作在闪烁状态,顺时针旋转右功能选择钮图2中21指示至“闪烁”时,右画片灯工作在闪烁状态。

(3)后像:顺时针旋转左功能选择钮图2中24指示至”后像“时,左后像灯强光亮起,顺时针旋转右功能选择钮图2中21指示至”后像“时,右后像灯强光亮起。(4)常灭:将左功能选择钮图2中24旋转指示至“常灭“时,左画片灯灭,将右功能选择钮图2中21旋转指示至“常灭”时,右画片灯灭。

(5)画板照明灯的自动闪烁工作频率选择:画板照明灯工作在“闪烁”状态时,旋转频率选择“旋钮”图2中27,可选择闪烁时的工作频率,顺时针旋转,画板照明灯的频率增大,闪烁变快,逆时针旋转,画板照明灯的频率减小,闪烁变慢。

(6)画板照明灯的自动闪烁的脉宽选择(即选择亮和灭的时间比例),画板照明灯工作在“闪烁”状态时,旋转“脉宽选择”旋钮图2中23,可选择1/4 、  1/2 、1/2交闪、3/4。

(7)画板照明灯的亮度调节:左灯亮度调节、逆时针旋转左灯亮度调节电位器图2中20,左灯变暗;顺时针旋转左灯亮度调节电位器图2中20,左灯变亮;右灯亮度调节、逆时针旋转右灯亮度调节电位器图2中19,右灯变暗;顺时针旋转右灯亮度调节电位器图2中19右灯变亮。

(8)左右画板照明灯手动点灭:按住“右手动”键图2中25,右画板照明灯点亮;松开,“右手动” 键图2中25左画板照明灯熄灭;按住“左手动”键图2中26,左画板照明灯点亮;松开“左手动”键图2中26左画板照明灯熄灭。

三、【治疗原理---临床使用方法】

㈠ 平稳放好仪器,患儿舒适坐好,戴上矫正眼镜,调整好下颚高度,镜筒位置(开始时两镜筒放在下面指针在0度的位置,固定勿松动),眼睛与目镜距离在:10mm—25mm处,把检查和治疗用的图片先给患儿看看,并加以说明,然后把图片放在图片箱内,放图片时-1放右侧,-2放左侧,画面朝内,将左右画片盒内的画片高度调节到一致,从大到小,顺序使用。

 ㈡ 打开左右控制开关,使两侧画片盒亮,检查者调整好画片的高低,即可开始检查训练。

 ㈢ 检查:双眼单视功能分为同时视、融合视和立体视三级功能,检查时应按顺序进行。


 1、同时视检查(以同时视图片1-1老虎和1-2笼子为例)

两眼注视镜筒内的画片,转动调整双侧镜筒(最好一侧固定在0位,转动另一侧)看老虎能否进入笼子内,如果能进笼子为同视机(+)。如果不稳定,时隐时现为同时视(±),如只能看到一侧画片或虽能看到两侧画片,但无论如何转动镜筒,老虎均不能进入笼子,为同时视(-)。

 2.融合视检查

融合视画片是由一对图形基本相同的画片组成,每个图形都有一个不完整的部分,也就是需要补充所缺的部分,这部分也叫控制点。如将两个不完整部分通过融合可以相互弥补,将两画片上的控制点互相补充合为一完整画片为融合(+)。调整镜筒左右任何位置两眼画片总有一控制点消失,为融合视(-)。如融合虽可能,但只能限于同一位置而无范围为融合视(±)。

 3.立体视检查放入立体视画片,两眼能同时感知,可判断物的远近,并产生立体视感为立体视(+),不能产生立体视感觉为立体视(-)。

 4、后像法用于对视网膜异常对应的检查,后像画片由两张呈黑色背景的画片组成,一张上有垂直亮线,另一张上有水平亮线,均在中心部略有断开,插入同视机后患者将两张画片在中心集合成“+”字型,注意在病人注视眼前放水平条形片另眼放垂直条形片,然后开启垂直条形片侧强光灯20秒钟后熄灯,再开水平条形片侧强光灯20秒钟后熄灭,此后两灯全开令患者左右眼同时观看两画片亮线10—20秒钟后,两灯同时熄灭,此前较高强度的光持续照在视网膜上,使视神经细胞兴奋并传给中枢神经系统产生光色的感觉,当外界光刺激中断以后的短时间内,这种兴奋仍会持续下去,患者左右眼前仍感到水平和垂直亮线的存在,这种与原刺激相同的形和色的像称之为正后像,是一种视觉后效应现象,当产生后像以后,再令患者描述两根亮线排列的情况,若水平亮线与垂直亮线排列成正十字形,则为正常视网膜对应,若水平亮线与垂直亮线错位则为异常视网膜对应。
